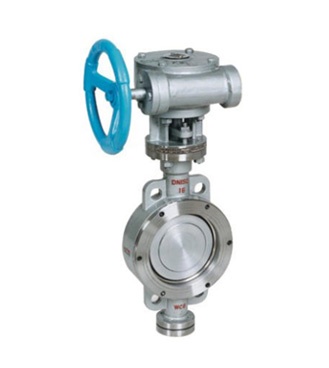

D373Y/H,D73型 对夹式蝶阀

产品采用标准Technical specification 结构形式 单偏心/双偏心/三偏心/变偏心 设计依据 GB API 驱动方式 手动、蜗轮蜗杆传动、气动、电动 设计标准 GB/T 12238 API609、MSS.Sp-68 结构长度 GB/T 12221
产品咨询热线：010-89407966
产品采用标准Technical specification


结构形式 单偏心/双偏心/三偏心/变偏心
设计依据 GB API
驱动方式 手动、蜗轮蜗杆传动、气动、电动
设计标准 GB/T 12238 API609、MSS.Sp-68
结构长度 GB/T 12221 ASME Bl6.10、API609、 MSS.Sp-68
连接法兰口 JB/T 79、JB/T 82、 BG/T 9115 GB/T9113 ASME Bl6.5、ASME Bl6.47
试验和检验 GB/T13927 JB/T 9092 AP1598

  注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

  双偏心主要零件材料

序号 零件名称 材质 序号 零件名称 材质
1 阀体 WCB CF8 CF8M CF8C CF3 CF3M 5 填料 柔性石墨
2 阀杆 l2Cr13、 20Cr13 、 06Cr18Ni9Ti 6 填料压盖 WCB、CF8、 CF8M
06Cr18Ni12Mo2Ti
3 蝶板组合件 WCB+F4、WCB+不锈钢复合件、 7 支架 WCB、CF8、 CF8M、CF3、 CF3M
WCB+F6、CF8、CF8M
4 填料垫 20Cr13 8 蜗轮蜗杆装置

注：美标相应材质不一一列举

主要外形尺寸
型号：D4(6)2(3、4、5)F(X、H、W、Y)

PN DN 尺寸 (mm) PN DN 尺寸 (mm)
L1 L11 L2 Ho H B L1 L11 L2 Ho H B
1.0 40 106 140 33 155 208 180 2.5 40 106 140 33 155 208 180
50 108 150 43 160 225 200 50 108 150 43 160 225 200
65 112 170 46 175 250 230 65 112 170 46 175 265 230
80 114 180 49 190 260 250 80 114 180 49 190 275 250
100 127 190 56 195 295 270 100 127 190 56 205 310 270
125 140 200 64 215 330 300 125 140 200 64 220 347 300
150 140 210 70 225 356 350 150 140 210 70 235 374 350
1.6 40 106 140 33 155 208 180 4 40 106 140 33 155 208 180
50 108 150 43 160 225 200 50 108 150 43 160 225 200
65 112 170 46 175 250 230 65 112 170 46 175 265 230
80 114 180 49 190 260 250 80 114 180 49 190 275 270
100 127 190 56 195 295 270 100 127 190 56 205 310 300
125 140 200 64 215 330 300 125 140 200 64 220 347 350
150 140 210 70 225 356 350 150 140 210 70 235 374 380
